SM-77-P Vollservo-Hochgeschwindigkeits-Papiertütenmaschine für Flach- und Seitenfaltenbeutel

1 · Abwickler und Druck

Eine Kraftpapier-Rolle mit 1000 mm wird auf die pneumatische Welle geladen. Eine Tänzerwalze und eine Servobremse halten die Bahnspannung von der vollen Rolle bis zur Hülse konstant – das hält den Druckregister stabil, während der Rollendurchmesser abnimmt. Das optionale Flexodruckwerk druckt bis zu vier Farben mit wasserbasierter Farbe und trocknet inline.

• Pneumatischer Rollenheber
• Magnetpulverbremse
• Flexodruck 4 Farben, 90 cm
• Wasserbasierte Farbe, IR- + Heißlufttrocknung

2 · Formen, Beleimen und Perforieren

Die Formplatte faltet die flache Bahn zu einem Schlauch und legt die Seitenfalte an. Ein Kaltleimrad setzt die Längsnaht, anschließend ritzt das Servo-Perforiermesser den Schlauch im Beutelabstand an. Da das Messer eine eigene Servoachse besitzt, werden Perforiertiefe und -position numerisch eingestellt – ohne Beilagen, ohne Probeschnitte.

• Numerisch eingestellte Perforiertiefe
• Längsnaht mit Kaltleim
• Seitenfalte 20 – 80 mm
• Werkzeugloser Formplattenwechsel

3 · Boden und Ablage

Der Querschneider-Servo trennt den Schlauch an der Perforation, die Bodenstation öffnet, beleimt und faltet den Boden, und das Ablageband stapelt die Beutel in gezählten Chargen. Ein automatischer Versatz markiert jede Charge, sodass der Bediener ein Bündel entnehmen kann, ohne von Hand zu zählen.

• Servo-Querschneider, ohne Kurvenscheibe
• Boden mit Heißleim oder Kaltleim
• Versatz gezählter Chargen

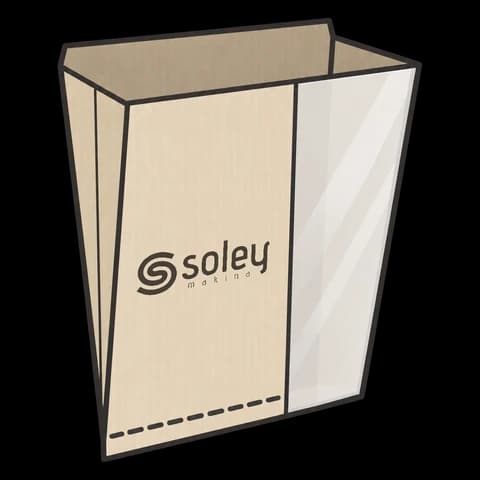

• Optionale Fensterfolien-Applikation

Montiert

Montiert nehmen die drei Module 8,64 Meter Stellfläche ein und werden von einer einzigen SPS gesteuert. Ein Bediener fährt die Linie; ein zweiter wird nur beim Rollenwechsel benötigt.
